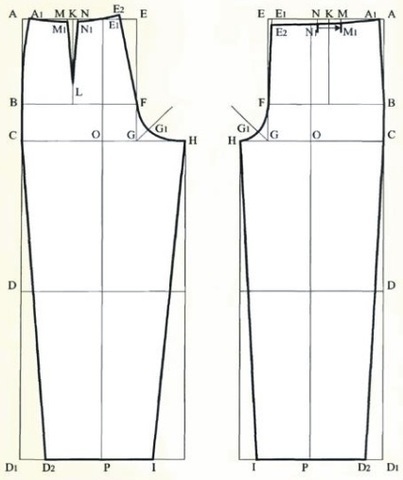

Построение задней
половинки
Строим прямой угол из точки А.
АВ = высота линии бедер (Вб).
(Пример:
АС = длина сидения (Дс ).
(Пример:
AD = высота линии колена (Вк ).
(Пример:
AD1 = длина брюк (Ди ).
(Пример:
BF = (обхват бедер + прибавка) / 4.
(Пример: (
BF = CG. GH = 1/з BF +
(Пример:
ЕЕ 1 = глубина талии сзади =
Е1Е2 = баланс брюк =
ΣB (сумма вытачек) = (обхват бедер - обхват талии) / 2 -
раствор защипа -
>Примечание. Раствор защипа =
Пример: (
Раствор боковой вытачки = 0,5 * ΣB.
(Пример: 0, 5 *
АА 1 = раствор боковой вытачки = глубина боковой вытачки /
2.
(Пример:
А1К = ½ А1Е1
Проводим вертикаль через точку К.
Раствор задней вытачки = 0,3 * ΣB.
(Пример: 0,3 *
МК = NK = раствор задней вытачки = = глубина задней
вытачки / 2.
(Пример:
KL = длина задней вытачки =
ММ 1 = NN1 =
Проводим верхнюю линию задней половинки по точкам А 1 М1 L
N1 Е2.
Далее чертеж делается аналогично чертежу базовой конструкции брюк.
Построение передней
половинки
Строим прямой угол из точки А.
АВ = высота линии бедер (Вб).
(Пример:
АС = длина сидения (Дс ).
(Пример:
AD = высота линии колена (Вк ).
(Пример:
AD1 = длина брюк (Ди ).
(Пример:
BF = (обхват бедер + прибавка) / 4.
(Пример: (
BF = CG. GH = 1/3 BF -
Пример:
АА 1 = АА1 с чертежа задней половинки.
ЕЕ 1 = глубина талии спереди =
Е1Е2 =
Проводим вертикаль через точку К.
МК = NK = глубина защипа = раствор защипа / 2.
(Пример:
ММ 1 = NN1 =
Проводим верхнюю линию передней половинки по точкам Al Ml
Nl E2.
Далее чертеж делается аналогично чертежу базовой
конструкции брюк
